新产品投产了!如何做SPC?来看这个应用案例

时间:2021-05-20 14:50来源:华昊企管 作者:admin 点击:

新产品投产了!小蓝和小红决定推行SPC,对啦,就是一个工艺工程师和一个品质工程师联手了。



他们决定开创工厂品质控制的新时代----试点SPC的运行:




首先他们结合特殊特性清单和PFMEA,选择某产品的台阶尺寸φ55.01(0/+0.03)开始试行SPC的运作(这个不涉及技术达不到问题),使用X-R图进行分析。



第二步,开始实施X-R图的准备工作——测量系统分析。方案内容为:选取10个已加工完成的工件作为测量样件,选择包括机台检验员在内的三个检验员,分别进行三次测量,记录测量结果,使用0.02*150的游标卡尺。



但在实际测量过程中,因目前产品生产50套/每日,还没有形成一定批量,对人、机、料、法、测、环方面也未形成一套稳定的模式,故而在测量后计算得到的%R&R值为93.43%,



没达到要求啊!



随后小红对测量过程仔细分析,发现主要存在三点问题:



1.  人员问题



所选的检验员除了该工序仅有的一名检验员外,一个是新进厂的检验员,一个是另外工序的检验员,这两个人之前均未做过台阶尺寸的检验。



2.  仪器问题



游标卡尺精度为0.02mm,为公差的1/3,加上测量人员读值的误差,满足不了产品要求。



3.  样件选择问题



所选的样件是从刚加工好的一批合格产品中直接选取的,未对尺寸数值进行筛选,致使样本数值范围未体现实际加工的数值变差范围。



根据以上分析小红又组织重新实施了MSA:将新检验员重新培训,统一测量手法(同一位置间隔120度测量三点取均值),使用精度为0.01mm、规格50-75mm的千分尺,为测试试验结果,选择昨天检验员检出的一个超上差产品。虽结果未达到要求,%R&R值为40.36%,但数值已大幅度下降,说明样件的变差对结果影响较大,量具的重复性和再现性分别为28.56%和28.51%。



小红工程师再次分析总结后,认为%R&R值超差的根本原因,在于总测量变差仍然未覆盖生产过程变差。重新研究产品的波动范围:确定正常加工时产品尺寸变化的最大和最小范围,均布选择样件,再次现场实施MSA,记录测量结果,计算出的结果为9.89%,小于10%,评价可接受.故而修改检验文件等,明确测量设备及测量方式,同时给所有检验员培训后考核检验能力,确保MSA一直符合要求。



可太不容易了!




下面就开始进行控制图分析阶段和控制阶段了。



这时就该小蓝大显身手了:



小蓝先分析了产品台阶尺寸的人、机、料、法、环、测,根据加工设备的特点、生产班次、产线计划的安排等,经过对取样频次的研究,初步确定从首检开始,每三小时取样一次,一次五个产品。

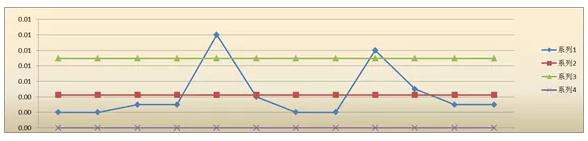

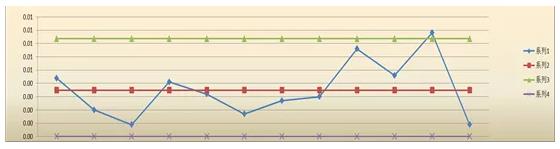

收集现场数据,做控制图如下:



新产品投产了!如何做SPC

X-CHART



新产品投产了!如何做SPC

R-CHART



分析控制图可知,生产过程中存在异常因素。



均值图不仅有超出点,均值还在递减,有导致尺寸减少的因素一直影响生产加工;极差图显示已有两点超出控制上限,且有明显的周期。

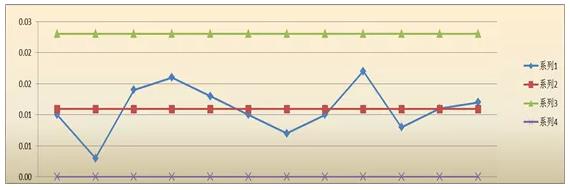

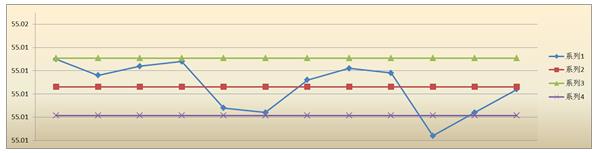

经调查实际加工情况,此工序为有两台设备同时加工,因考虑现场测量方便,取样测量位置安排在后工序,故而测量的是两台设备生产后混在一起的产品,按机台分开重新收集数据发现,一台(a设备)CPK为0.76;另一机台(b设备)连续取样计算CPK为1.66,现场检查分析时发现,a设备有两个夹具进行加工,其中一个装夹装置磨损严重,产品夹持后有晃动,加工的工件尺寸波动较大,维修工装后重新取样(如下图所示),还是不稳定,控制图仍存在异常,但追溯生产过程各记录,未找到具体原因,决定a设备暂时停机待查,不再生产。



新产品投产了!如何做SPC

X-CHART




R-CHART



小蓝要吐血了,这个关键工序只剩一个独苗了!幸亏生产节拍还跟得上,要不生产经理会堵门的!







但是!b设备会争气吗?得数据来说话了:

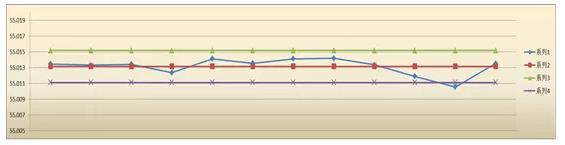

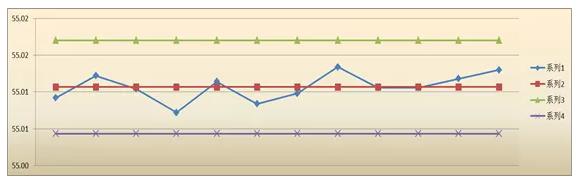

在b设备生产的产品中取样做控制图,具体如下,虽有一定周期,但评价整体应能接受。还好,还好……



新产品投产了!如何做SPC

X-CHART



新产品投产了!如何做SPC

R-CHART



小蓝和小红已初步完成了品质管理控制图的分析阶段,可以延长控制限交给生产现场监控了。当然a设备的分析改进还在继续中。
